當前位置:海特首頁 > 龍門加工中心 >

HLC3016龍門加工中心機

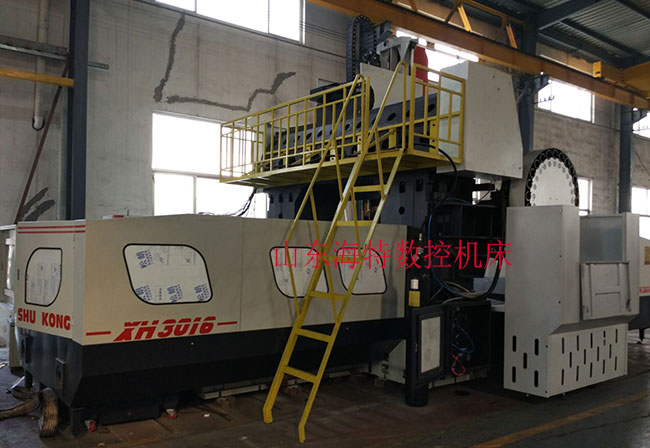

XHS3016龍門加工中心機
XHS3016龍門加工中心機主要結構

該機床為單立柱固定,工作臺移動結構。主要由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成
1.主要部件采用有限元分析進行優化,主要鑄鐵采用高強度鑄鐵金相組織穩定,經過時效、噴砂、回火等工藝確保機床長期使用精度的穩定性。
2.龍門式跨式結構,結構為三維變徑優化處理,減輕了機床強力切削時的震動、使機床剛性*好。
橫梁采用梯形式設計,剛性強結構好適合強力切削 。
3.高速高剛性主軸單元結合伺服主軸電機;X/Y/Z采用大扭矩伺服電機。
4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。
5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌,Z軸為硬軌,固定面采用超高頻淬火工藝處理經過精密磨削;滑動面采用高強度耐磨材塑帶鑲貼處理。

XHS3016龍門加工中心機配置

臺灣新代系統  臺灣絲杠
日本NSK軸承 臺灣增壓缸 臺灣鎖緊螺母等
選配系統部件
日本發那科系統
可根據客戶要求專業設計開發數控設備及加工中心

XHS3016龍門加工中心機參數:

XHS3016 規 格
X、Y、Z坐標行程 3000 mm*1600mm*900mm
兩立柱之間*大寬度 1600 mm
主軸端面至工作臺上平面距離 150~1050mm
X、Y、Z切削進給量 0~5000 mm/min
工作臺規格(長×寬) 3200 mm*1200mm
工作臺*大載重 8000kg
工作臺T型槽(槽數×槽寬×槽距)臺面淬火 7mm*22mm*170mm
X、Y快速進給速度 12m/min、12m/min
Z快速進給速度 10m/min
主軸轉速范圍 50-6000 r/min
主軸錐孔 BT50-150
圓盤式/鏈?zhǔn)降稁?kù)(數控銑不含刀庫) BT50-24T/32T
*大刀具直徑 空刀Φ250 滿刀Φ125
*大刀具長度 400mm
*大刀具重量 16kg
刀庫形式 圓盤式/鏈?zhǔn)?/td>
主軸電機 βil30/6000kW
X、Y、Z伺服電機 βilS30/2000kW
重復定位精度 500mm/+ 0.005mm
定位精度 500mm/+0.0075mm
數控系統 FANUC/西門子/三菱/新代
使用源氣壓力 0.8 MPa
電器容量 36kW
機床輪廓尺寸(L×W×H) 8500 mm*4500 mm*4800mm
機床重量 35000 kg
